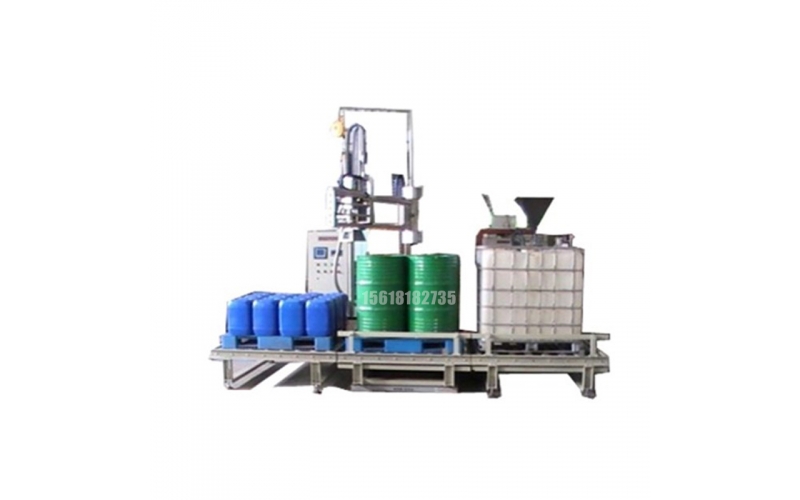

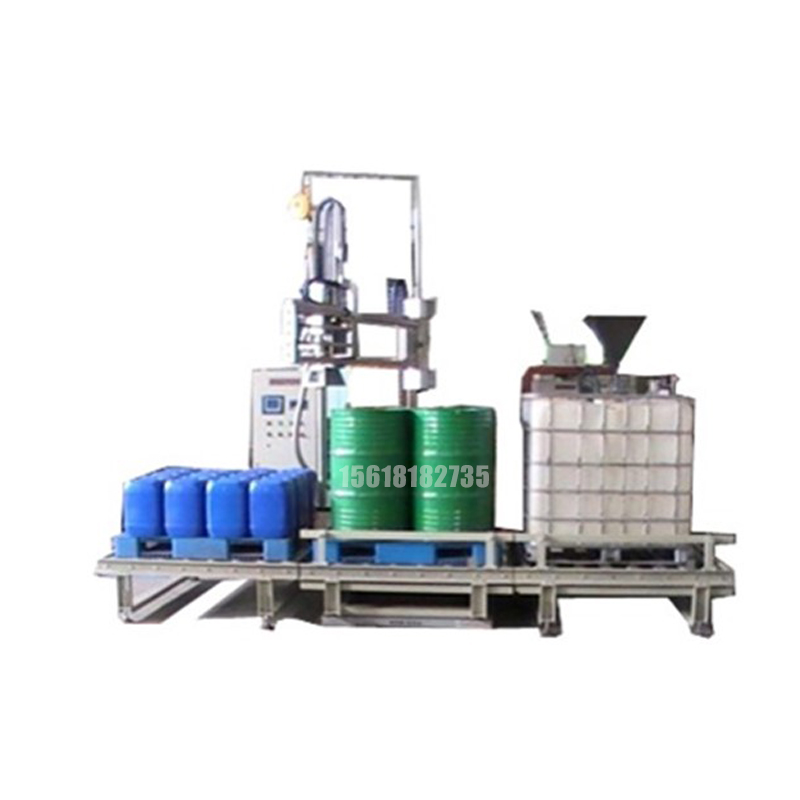

防爆液上灌裝系統

設備描述：

防爆型灌裝秤有固定式噴槍裝置、電子稱重裝置、控制顯示器、充氮裝置及選購件組成，適用于有泡沫液體物料和有充氮要求的定量灌裝要求。采用液面上/液面下兼用的灌裝方式，可充氮保護，可適用于多種液體物料的灌裝；設計可調節氣動球閥和噴槍，既提高了灌裝速度，同時又確保了灌裝精度；并且可大限度地減少灌注完畢時殘液的滴漏；集氣罩可避免灌裝過程中揮發氣體的泄出，可以保護操作工。操作時，操作者簡單地將空桶口對準噴槍嘴正下方；按下“啟動”按鈕，噴槍自動下降進入桶底，空桶自動去皮，充氮，然后正確地雙速灌裝；噴槍隨液面升高而升起，灌裝結束，噴槍自動提升至桶外，一個循環即告完成。

整個半自動防爆型液體灌裝秤的防爆等級為IIBT4，可在防爆等級不超過IIBT4的危險場合使用。

· 固定式噴槍裝置有噴槍管道、氣動灌裝閥、氣動升降裝置、、充氮裝置、集氣罩、氣動底閥和秤體底座、接液盒等組成；

· 電子稱重裝置有秤體、稱重控制儀表、傳感器等組成，啟動后傳感器會即時將重量信號傳給稱重顯示儀表進行過程控制；

· 控制系統有防爆控制柜、繼電器、控制按鈕、PLC、指示燈、氣控系統等組成，作用是完成所有過程控制。

基本參數

· 稱量范圍：0-1200kg

· 精度感量：0.1kg

· 灌裝誤差: ±0.1-0.2kg

· 灌裝速度：200L約40-50桶/小時，IBC約8-12桶(視進料流速)

· 控制方式：2擋控制

· 灌裝方式: 插入式，液面下

· 槍頭管路: SUS304不銹鋼及特氟龍(可選SUS316L)

· 結構材質: 碳鋼烤漆(可選不銹鋼)

· 秤臺尺寸：1300×1300mm (可加配滾道，選配件)

· 空桶滾道: 1500mm×1300mm (可選配)

· 重桶滾道: 1500mm×1300mm (可選配)

· 滾筒材質：碳鋼鍍鋅(可選304不銹鋼)

· 管路壓力：0.2-0.6MPa(與料性有關)。

· 物料接口：DN40快裝卡箍（水嘴），可按用戶提供接口標準

· 氣源接口：用戶提供8mm氣管接頭，用于快速接頭連接

· 使用電源：AC220/50Hz(用戶提供至機器一側)

· 使用氣源：0.4-0.8Mpa(用戶提供至機器一側)

· 使用溫度：-10℃-50℃

· 基礎條件：水平的堅固混凝土地面，混凝土厚度應大于10cm。
